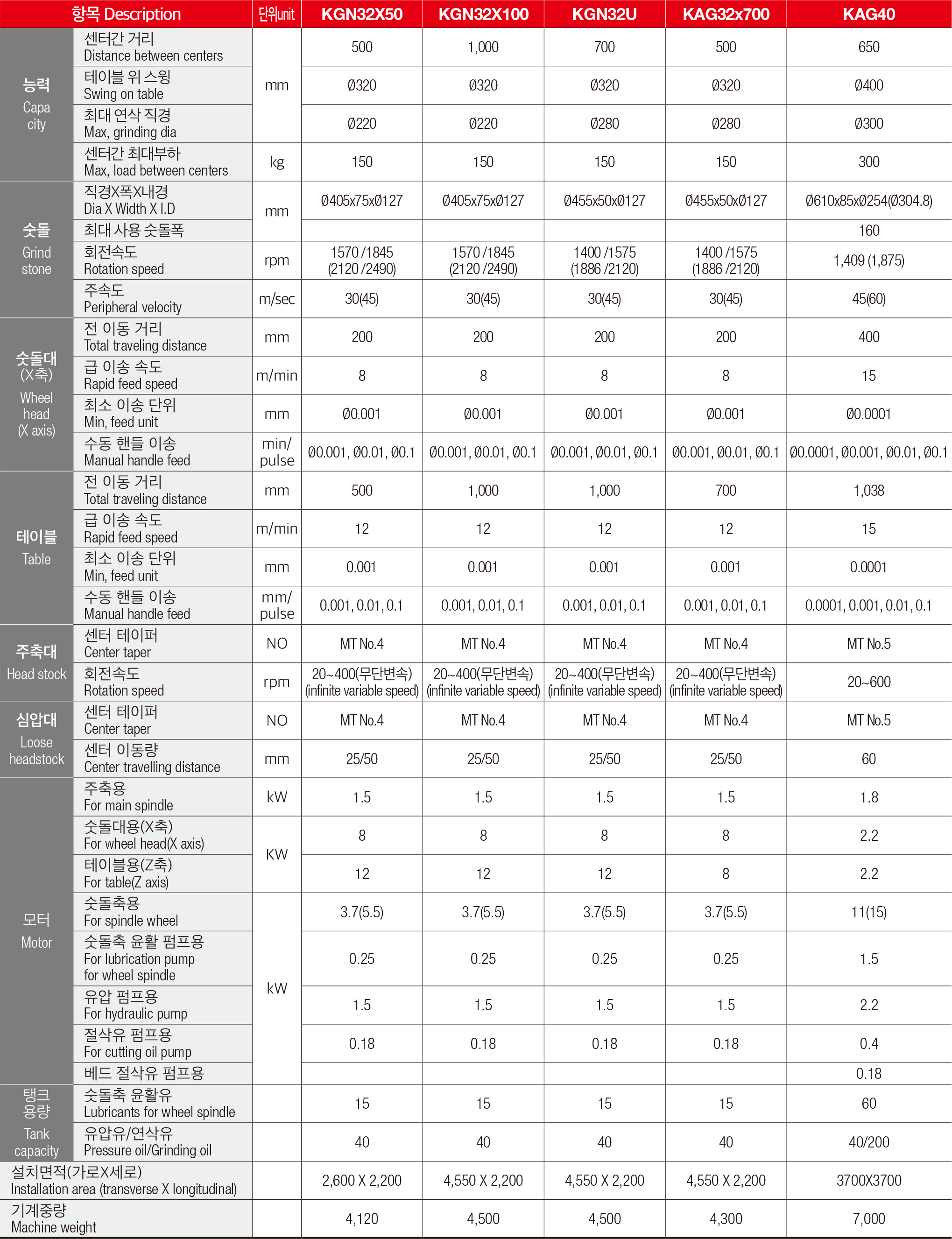

CNC연삭기 기계사양펼쳐보기닫기
제품소개
정직과 신뢰를 바탕으로 하는 기업

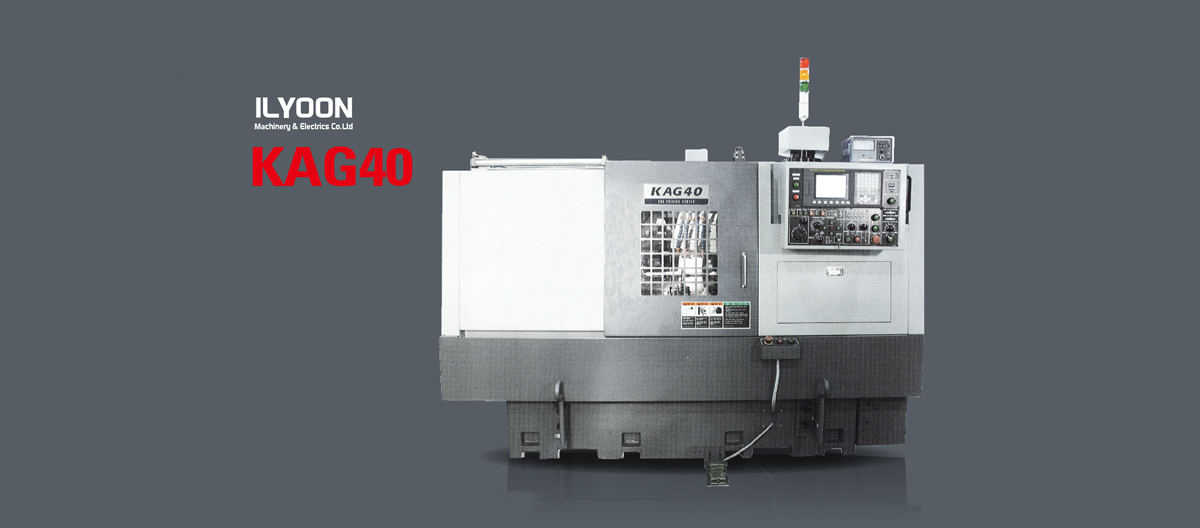

앵귤러 연삭기
- 고정도·고강성High precision and high rigidity
- 고강성 리브구조를 채용한 베드
- 숫돌스핀들에 고강성 하이브리드 베어링 채용
- 완전 유체정압 안내면 채용
- 최소설정단위 0.1㎛의 고정도화 실현
- 열변위 방지구조Thermal deformation prevention structure
- 베드 및 이송축의 열대칭구조 적용
- 절삭유 분리팬 설치로 베드 열변형 최소화
- 유압·윤활·절삭유 탱크 본체와 열전달 차단
- 고속·고생산성High speed and high productivity
- 160mm 광폭숫돌로 가공물의 2공정을 1공정에 집약
- 숫돌 주속도 60m/sec 실현으로 생산성 향상
- 각축 급이송속도 15m/min로 고속화
- 편리한 작업성·유지보수Convenient work and repair
- 일상점검부위 집중 배치
- 심압대측 테이퍼조정장치 부착
- 숫돌 주축자동변속 기능 채용
- 전폐형 카바
- 숫돌대 좌우이동으로 조작성 편리

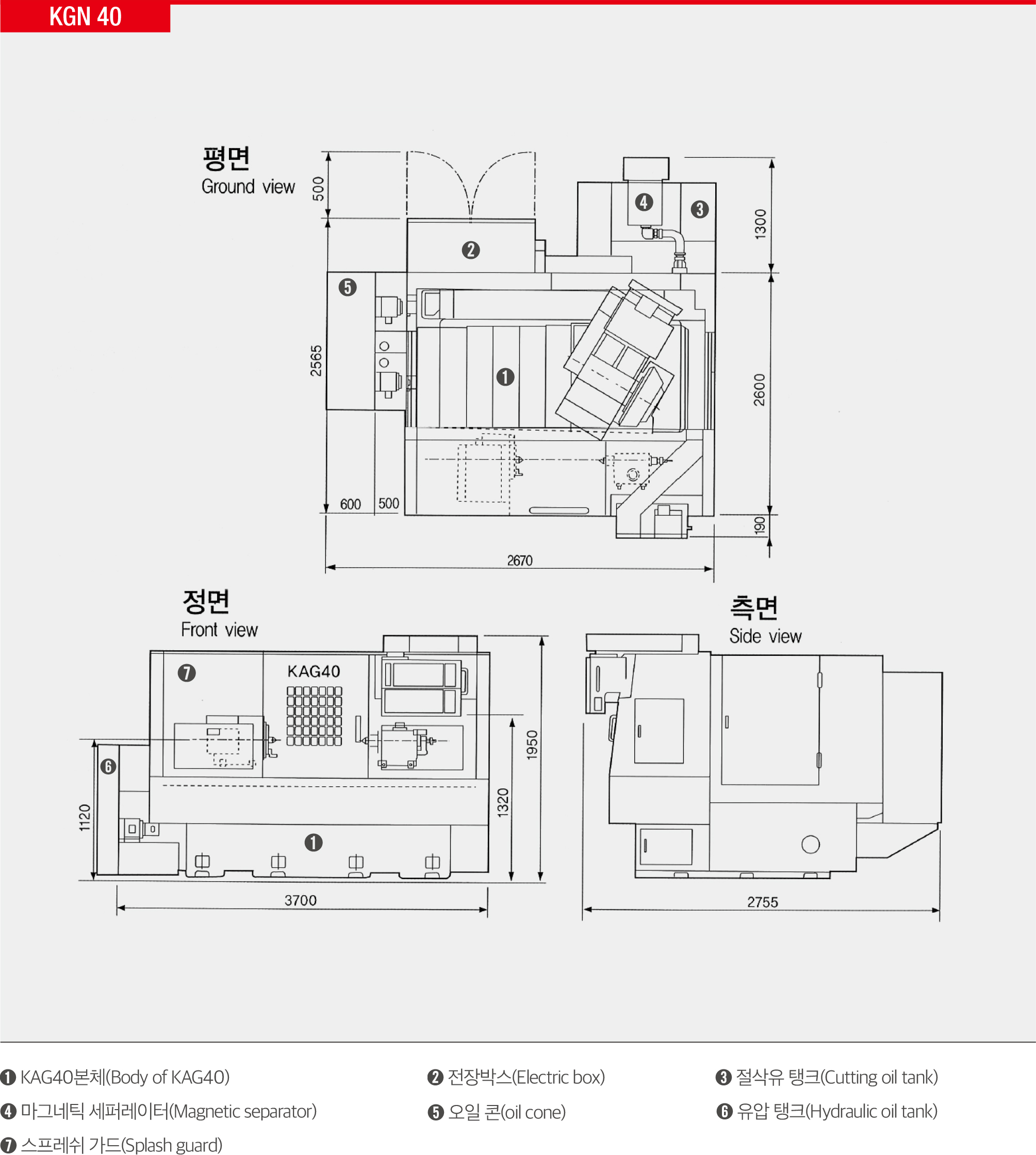

기계외형도펼쳐보기닫기
- 전폐형 카바All preventive cover(Option)
- 전폐형 카바를 표준으로 하여 연삭액의 비산을 방지하여 쾌적한 작업 환경을 유지할 뿐만 아니라 작업안전에도 효과가 큽니다.
- 일상점검부위 집중배치Concentrated checking locations
- 유압 · 윤활 및 숫돌축 오일 냉각장치를 기계좌측에 분리형으로 집중 설치하여 유지보수 · 보전이 매우 편리합니다.
- 주축대Head stock
- 컴팩한 구조와 저진동형의 고출력 모터를 채용합니다.
- NC지령에 의해 20~600rpm의 무단 변속이 가능합니다.
- 고정축 주축대(표준)는 센터작업이 용이 하며, 회전축 주축대(선택사 양)를 부착시에는 척작업이 가능합니다.
- 심압대Tailstock
- 센터의 작동은 유압으로 이동하며 이동량은 60mm입니다.
- 수동테이퍼 조정기능이 부착되어 있어 공작 물의 테이퍼를 간단히 수 정할수 있습니다.
- 주축대 취부 / 숫돌수정장치Grinding wheel adjustment / Device at the head stock
- 주축대 뒷편에 숫돌수정장치를 취부하고, CNC장치를 이용하여 자동 드레싱을 실현합니다.
- 외경 자동치수 측정장치Outer diameter(OD) automatic measuring device
- On-line 계측장치로 가공중의 공작물의 외경을 직접 측정하여 기계를 제어할 수 있어 장시간 정밀연삭이 가능합니다.
- 단면치수 측정장치Cross section size measuring device
- 공작물의 양센터 Hole이나 가공단면의 치수가 불규칙할 경우 단면치수 측정장치에 의해 치수가 보정되므로 고정도 단면연삭이 가능합니다.
- FMS를 지향한 자동화 기능Automatic function orienter toward FMS
- 자동치수 측정장치에 따라 치수관리와 보정량을 산출하며 그외의 가공면은 NC지 령에 의해 간접보정연삭을 합니다.
